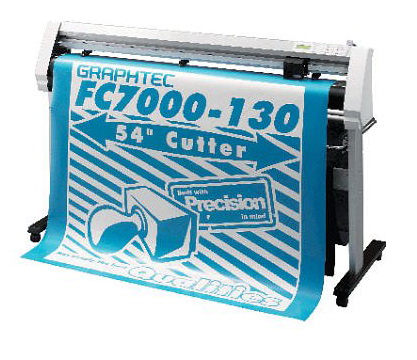

Модель: Graphtec FC7000-130

Тип оборудования и назначение:

FC7000-130 - режущий плоттер, предназначен для выполнения любых объемов профессиональных работ и обладает огромным производственным ресурсом и надежностью.

Применение:

Режущий плоттер FC7000-130 отличает высочайшая скорость резки, давление, совместимость со всеми известными графическими форматами, ультрасовременные функции и технические решения. Современный алгоритм позиционирования, режим тангенциальной эмуляции, компенсация искажений при резке очень длинных макетов в совокупности с простым и интуитивным интерфейсом делают плоттер универсальным инструментом.

Технические параметры:

Процессор	32 bit
Тип двигателя	Цифровые серводвигатели, протяжной вал с насечкой microGritrolltm
Максимальная область резки	1372 мм x 50 м
Гарантированная точность резки	1352 мм x 10 м
Возможная ширина материала	50 мм - 1529 мм
Максимальная длина автоматического отреза материала	1625 мм
Максимальная скорость резки	1485 мм/сек
Максимальное ускорение	4.0 G
Давление на нож	20 - 600 гр
Минимальный размер символа	3 мм
Механическое разрешение	0,005 мм
Программное разрешение	GP-GL™ 0,01 мм; HP-GL® эмуляция 0,025 мм
Повторяемость	0.1 мм более 2 м
Число инструментов на каретке	1 (нож, фломастер или инструмент для паунсинга)
Типы ножей	Легированная сталь, керамичский, сапфировый (0,9 мм или 1,5 мм)
Типы ручек	Капилярное перо, шариковое перо
Тип инструмента для паунсинга	PPA33-TP12, 1.2 мм в диаметре
Типы пленок	Виниловая пленка, флуоренсцентная пленка, светоотражающая пленка, AmberlithTM, RubylithTM, пескоструйный резист и т.д.
Бумага для паунсинга	Обычная бумага от 0.06 до 0.13 мм толщиной
Возможность каретки (головы)	Стандартная многофункциональная для резки, рисования и паунсинга (требуется дополнительный инструмент)
Интерфейс	RS-232C последовательный / параллельный (автоматиченское распознавание интерфейса) / USB
Буфер памяти	2 Mb
Набор команд	GP-GL™ / HP-GL® (выбирается на контрольной панели)
Контрольное меню и тип дисплея	LCD-дисплей 20 символов в 4 строки с подробным отображением соответствующий легкому управлению. Поддерживает 7 языков.
Система подачи материала	Integrated Accuload™ (опционально штанги для одновременного удержания 3 рулонов материала)
Предпромотка материала	Стандартная (конструкция SmartFeed™ обеспечивает автоматическую размотки и предпромотки материала на длину рабочего файла)
Стенд	стандартно
Требования к сети; электропитание	100-240 В, 48-62 Гц (автоматическое распознавание)
Условия эксплуатации	температура от 10 до 35 град.С, влажность от 35% до 75%
Гарантированная точность при эксплуатации	температура от 16 до 32 град.С, влажность от 35% до 70%
Стандартное программное обеспечение	Cutting MasterTM для Adobe Illustrator, QuickCutTM для Corel Draw, Cutting Plotter Controller, драйвер для любых версий Windows(R) / совместимый с Mac(R)
Опции	Дополнительные штанги для удержания материала, инструмент для паунсинга, корзина для материала, лупа для регистрации/выравнивания осей
Опции устанавливаемые	Каретка с возможностью удержания двух инструментов одновременно
Размер	1860 х 1210 х 715 мм
Вес	51 кг (включая стенд)

Особенности:

В серии плоттеров FC7000 компанией Graphtec используется инновационная система "все в одном", включающаяследующие функции и возможности:

• держатель ножа с брекетом для надежной и быстрой установки;
• лазерный указатель для точной ручной установки начальной точки;
• автоматический роликовый нож для отрезания готового макета от рулона (использует алгоритм исключающий заминание материала);
• улучшенная система позиционирования ARMS3.0 для вырезания отпечатанных изображений по контуру.

Автоматическое определение вылета ножа

Плоттер FС7000 автоматически определяет величину вылета ножа и препятствует прорезанию материала насквозь и повреждению марзана.

Большой ЖК дисплей с яркой подсветкой

Отображает параметры резки и делает управление плоттером удобнее.

Контроллер (Controller) режущего плоттера

Отображает все основные установки резки на экране компьютера и делает возможным управление плоттером с клавиатуры, что ускоряет и работу и позволяет управлять плоттером дистанционно.

Оригинальный алгоритм тангенциального контроля

При тангенциальном контроле специальный датчик определяет положение ножа относительно материала и направляет позволяет управлять им и устанавливать в нужном направлении в течении микросекунд.

Благодаря использованию собственных технологий серия плоттеров Graphtec FC7000 не имеет конкурентов на рынке по качеству, скорости и точности резки. Они позволят вам резать как тонкий винил от 0.002 мм толщиной до твердого полимера для пескоструйной обработки. Ни один другой плоттер не сможет вырезать текст высотой 1.6 мм на самоклеящейся пленке.

Современная система позиционирования

Система ARMS3.0 (Advanced Registration Sensing System) облегчает и существенно ускоряет процесс контурной резки (наклейки, стикеры, термотрансферы). Система позиционирования ARMS3.0 может использовать дополнительные маркеры для исключения ошибок вызванных искажениями макета при печати. Также может использоваться алгоритм автоматического позиционирования в режиме копирования для каждого отдельно взятого изображения, что обеспечивает исключительную точность.

Новый механизм удержания и подачи материала

Новый механизм удержания и подачи материала помогает пользователю загружать и выравнивать материал и предотвращает излишнюю размотку материала в процессе резки.
