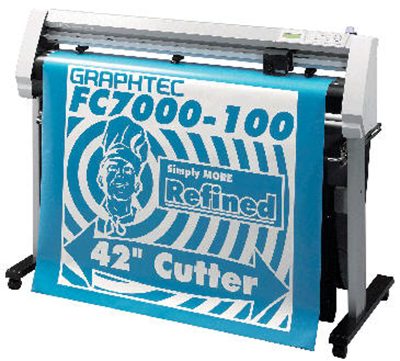

Модель: Graphtec FC7000-100

Тип оборудования и назначение:

FC7000-100 - режущий плоттер, предназначен для выполнения любых объемов профессиональных работ и обладает огромным производственным ресурсом и надежностью.

Применение:

Режущий плоттер FC7000-100 отличает высочайшая скорость резки, давление, совместимость со всеми известными графическими форматами, ультрасовременные функции и технические решения. Современный алгоритм позиционирования, режим тангенциальной эмуляции, компенсация искажений при резке очень длинных макетов в совокупности с простым и интуитивным интерфейсом делают плоттер универсальным инструментом.

Технические параметры:

Процессор	32 bit
Тип двигателя	Цифровые серводвигатели, протяжной вал с насечкой microGritrolltm
Максимальная область резки	1067 мм x 50 м
Гарантированная точность резки	107 мм x 10 м
Возможная ширина материала	50 мм - 1224 мм
Максимальная длина автоматического отреза материала	1320 мм
Максимальная скорость резки	1485 мм/сек
Максимальное ускорение	4.0 G
Давление на нож	20 - 600 гр
Минимальный размер символа	3 мм
Механическое разрешение	0,005 мм
Программное разрешение	GP-GL™ 0,01 мм; HP-GL®эмуляция 0,025 мм
Повторяемость	0.1 мм более 2 м
Число инструментов на каретке	1 (нож, фломастер или инструмент для паунсинга)
Типы ножей	Легированная сталь, керамический, сапфировый (0,9 мм или 1,5 мм)
Типы ручек	Капиллярное перо, шариковое перо
Тип инструмента для паунсинга	PPA33-TP12, 1.2 мм в диаметре
Типы пленок	Виниловая пленка, флуоресцентная пленка, светоотражающая пленка, AmberlithTM, RubylithTM, пескоструйный резист и т.д.
Бумага для паунсинга	Обычная бумага от 0.06 до 0.13 мм толщиной
Возможность каретки (головы)	Стандартная многофункциональная для резки, рисования и паунсинга (требуется дополнительный инструмент)
Интерфейс	RS-232C последовательный / параллельный (автоматическое распознавание интерфейса) / USB
Буфер памяти	2 Mb
Набор команд	GP-GL™ / HP-GL® (выбирается на контрольной панели)
Контрольное меню и тип дисплея	LCD-дисплей 20 символов в 4 строки с подробным отображением соответствующий легкому управлению. Поддерживает 7 языков.
Система подачи материала	Integrated Accuload™ (опционально штанги для одновременного удержания 3 рулонов материала)
Предпромотка материала	Стандартная (конструкция SmartFeed™ обеспечивает автоматическую размотки и предпромотки материала на длину рабочего файла)
Стенд	стандартно
Требования к сети; электропитание	100-240 В, 48-62 Гц (автоматическое распознавание)
Условия эксплуатации	температура от 10 до 35 °С, влажность от 35% до 75%
Гарантированная точность при эксплуатации	температура от 16 до 32 град.С, влажность от 35% до 70%
Стандартное программное обеспечение	Cutting MasterTM для Adobe Illustrator, QuickCutTM для Corel Draw, Cutting Plotter Controller, драйвер для любых версий Windows(R) / совместимый с Mac(R)
Опции	Дополнительные штанги для удержания материала, инструмент для паунсинга, корзина для материала, лупа для регистрации/выравнивания осей
Опции устанавливаемые	Каретка с возможностью удержания двух инструментов одновременно
Размер	1560 х 1210 х 715 мм
Вес	43 кг (включая стенд)

Особенности:

Многофункциональная режущая головка

• Держатель ножа с брекетом для надежной и быстрой установки
• Лазерный указатель для точной ручной установки начальной точки
• Автоматический роликовый нож для отрезания готового макета от рулона
• Улучшенная система позиционирования ARMS для вырезания отпечатанных изображений по контуру

Алгоритм тангенциального контроля

Машина способна эмулировать процесс тангенциальной резки, сочетая точный контроль за вращением ножа с большой глубиной резки. Давление ножа регулируется до 600 гр., позволяя резать материал от каландрированного винила до светоотражающей пленки.

Механизм удержания и подачи материала

Новый механизм удержания и подачи материала помогает пользователю загружать и выравнивать материал и предотвращает излишнюю размотку материала в процессе резки.

Панель управления

Простая в использовании панель управления с диалоговым режимом позволяет действовать интуитивно и процесс резки несложен даже для новичков. Большой ЖК дисплей с яркой подсветкой отображает параметры резки и делает управление плоттером удобнее.

Красный диодный указатель

Красный диодный указатель – это красный луч, обеспечивающий видимое позиционирование на всей рабочей поверхности. Указатель может быть также использован как инструмент предварительного позиционирования положения рабочей головки перед запуском работы на плоттера.

Автоматический роликовый нож

Автоматический роликовый нож для отрезания готового макета от рулона использует алгоритм исключающий заминание материала. Возможна установка обычного ножа, а также ножа для особо твердых материалов.

Двунаправленная система подачи материала

FC7000-100 имеет двунаправленную систему подачи материала для работы в удобном именно вам стиле.

Регулировка силы прижима роликов

Плоттер обладает регулировкой силы прижима роликов для разных материалов.

Автоматическое определение вылета ножа

Машина автоматически определяет величину вылета ножа и препятствует прорезанию материала насквозь и повреждению марзана.

Программа для работы с плоттером Cutting Master

Контроллер режущего плоттера отображает все основные установки резки на экране компьютера и делает возможным управление плоттером с компьютера, что ускоряет и работу и позволяет управлять плоттером дистанционно.
